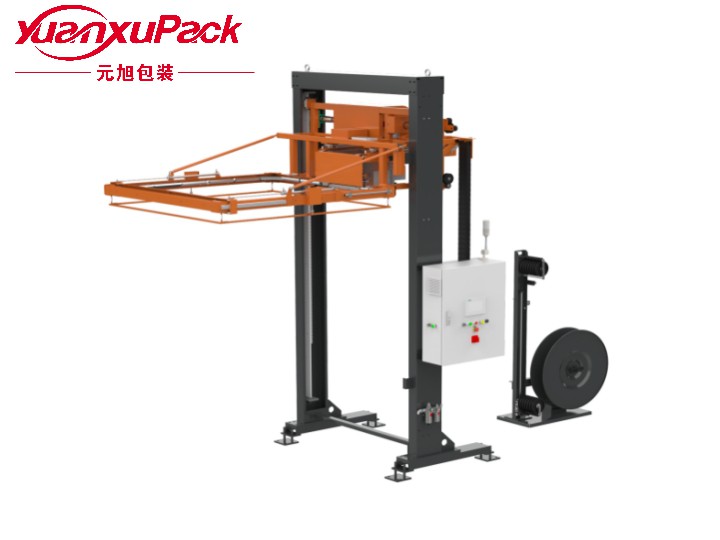

側打式穿箭打包機
機頭在側面
摩擦焊接捆扎機頭，運行穩定、維護便捷
固定高度穿帶
快速穿箭對接機構
機身一體化電氣控制箱
捆扎機頭可貼近貨物
帶盤車采用可移動及電磁剎車式，具有更大的儲帶量
產品應用描述：
側打式穿箭打包機是配備在包裝線的輸送系統中，通過水平穿箭的方式實現弓架閉合，將棧板和產品進行垂直方向的平行打包，自動完成送帶、收帶、拉緊、摩擦焊接、剪帶和脫扣一系列捆扎工序，接口的位置在貨物的側面，捆扎整齊美觀，保證產品在運輸、儲存中不會產生因捆扎不牢而散落的現象。
適用于：建材行業、電子制造行業、光伏組件行業、汽配行業、原紙行業等。
產品性能及優點：
牢固耐用的結構框架。
打包機芯可提供可靠的拉緊力和穩定的接口強度，設計簡潔，更換容易，可大幅度提高打包效率。
機芯被牢固安置在升降機架上，通過氣缸帶動機架做前后移動。
可以離線或現場進行捆扎機芯維修，磨損件和備件更換方便。
捆扎帶沿著貨物通過捆扎機芯提供四周均衡的拉力。
帶有穿箭機構可穿過托盤的空隙，特殊要求可配置雙穿箭。
穿箭帶有雙側光電檢測托盤空隙是否存在堵塞。
根據進入貨物的不同高度可自動檢測。
設備采用德國西門子PLC及觸摸屏，內建實時傳感器及故障排除息，操作及問題排除更簡單,快速恢復生產。
帶有人機界面觸摸屏的操作箱被安放在機身的機架立柱上。
友好的人機交互界面：人機界面圖形化設計，簡潔直觀，易操作。
帶有儲帶的電磁剎車式帶盤車可儲存收緊時多余的捆扎帶，可安裝20kg捆扎帶。
卡帶自動暫停，卡帶排除后，無須重新穿帶，可繼續打包。
缺帶自動檢測，確?？煽看虬鲐?。
自定義參數：位置自定義，適應不同應用場景；拉力自定義，適應多種產品需求，適應更多捆扎方式。
運動機構變頻驅動：安全、可靠、平穩。
技術數據：
捆扎帶寬度：16±0.5mm
捆扎帶厚度：0.8±0.05mm
捆扎帶材料：A型只實用PET帶，B型可適用PP/PET
抗拉力：≥4400N
延伸率：12--16%
鐮 刀 彎：≤120mm/2m
捆扎帶繞卷尺寸：內徑406 mm 卷寬150--190 mm 卷重20kg
機芯尺寸：L500mm×W300mm×H360mm
機芯推動行程：400mm
機芯重量：約50kg
適應貨物尺寸：L800-1200mm*W800-1200mm*H650-1800mm
設備總重量：約400kg
穿箭速度：約0.35m/s
送帶速度：穿/退帶2m/s 張緊0.15m/s
單根捆扎時間：約20秒
捆扎拉緊力：A型500-2500N;B型500--1500 N (可調整)
做扣方式：A型為摩擦焊接，B型熱熔焊接
接口黏合長度：15--20mm
焊接偏差：<2mm
焊接強度：>90%（根據捆扎帶品質而異）
電源要求：ABC N PE AC380V 50Hz
控制：SIEMENS S7-200 smart 系列 PLC
控制電壓：24 V DC
設備功率：約4kw
氣壓：5-6bar
最大耗氣量：約200L/min
設備標準顏色:
機身框架 ：RAL7035
移動件 ：RAL1018
控制箱 ：RAL7035
