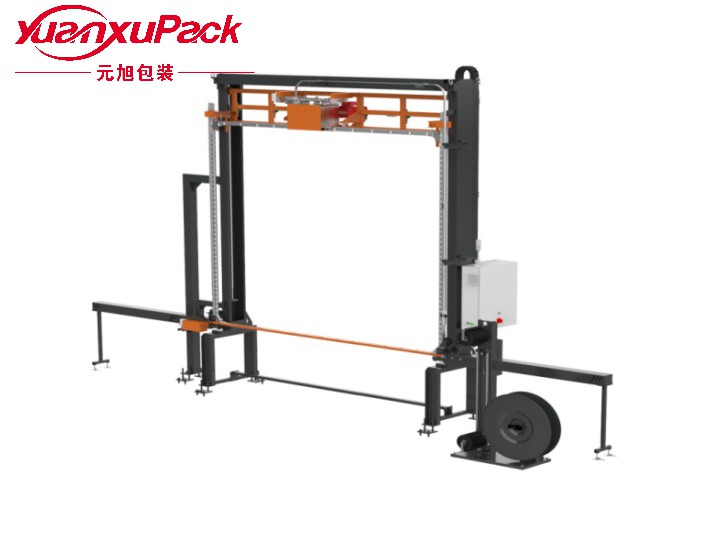

頂打式對穿穿箭打包機

產品詳情


頂打式對穿穿箭打包機：

機頭在頂部

任意高度穿帶

機架上下移動

快速穿箭對接機構

機身一體化電氣控制箱

帶盤車采用可移動及電磁剎車式，具有更大的儲帶量

捆扎方式

穿箭機構由兩側往中間移動對接完成送帶閉環，適用于產品/輸送線寬度/轉臺直徑超過2000mm物料穿件打包，解決穿件過程中箭槽太長造成的物理下墜引起的穿件故障

適用于：建材行業、電子制造行業、光伏組件行業、汽配行業、原紙行業等。

技術數據

捆扎帶寬度：16±0.5mm

捆扎帶厚度：0.8±0.05mm

捆扎帶材料：A型只實用PET帶，B型可適用PP/PET

抗拉力：≥4400N

延伸率：12--16%

鐮刀彎：≤120mm/2m

捆扎帶繞卷尺寸：內徑406 mm 卷寬150--190 mm 卷重20kg

機芯尺寸：L500mm×W300mm×H360mm

機芯重量：約50kg

適應貨物尺寸：L500-1200mm*W500-1200mm*380-H1800mm

設備總重量：約500kg

穿箭速度：約0.35m/s

送帶速度：穿/退帶2m/s 張緊0.15m/s

機架升降速度：約0.11m/s

單根捆扎時間：約20秒

捆扎拉緊力：A型500-2500N;B型500--1500 N (可調整)

做扣方式：A型為摩擦焊接，B型熱熔焊接

接口黏合長度：15--20mm

焊接偏差：<2mm

焊接強度：>90%（根據捆扎帶品質而異）

電源要求：ABC N PE AC380V 50Hz

控制：SIEMENS S7-200 smart 系列 PLC

控制電壓：24 V DC

設備功率：約4.2kw

設備標準顏色:

機身框架：RAL7035

移動件：RAL1018

控制箱：RAL7035

PET捆扎帶參數
