搖臂纏繞機主要適用于較輕較高且碼垛后不穩定的產品或較重貨物的裹包。

其包裝成本低、效率高，可自動化連生產線使用，也可單機操作，經濟實用。輸送機構可采用托輥、皮帶、鏈板等不同的形式

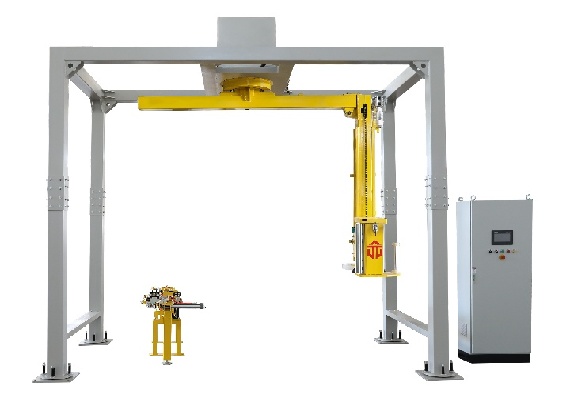

搖臂在線纏繞機 Rotary Arm Online Pallet Wrapping Machine

規格/型號 Specification/Model ：YK1800FR-PL

包裝范圍 Wrapping Size ( L*W*H) ： 500-1200mm*500-1200mm*1800mm

線體承重 Converyor Weight Capacity ： 不限(No Limit )

拉伸比例 Tensile ratio ： (Pre-stretch)200%-250%

包裝高度 Wrapping Height ： 1800mm Specialized Height

搖臂速度 Rotary Speed ： 18rpm,25rpm,35rpm

非標能力 Special Machine ： 定制Could Be Made

纏繞速度 Packing Efficiency ： 30Pallet / hr

電壓功率 Power Supply ： 2.3 KW,220V/380V,50/60HZ.單相/1 phase

包裝材料 Wrapping Material ： 纏繞膜 Stretch Film 500mmW,Core dia.76mm

機器尺寸 Machine Dimension ： 3800*2100*3600mm

機器重量 Machine Weight ： 1080kg

注:本公司可根據客戶要求進行非標設計生產！

一、 包裝概述

1、本設備是將拉伸膜自動纏繞到托盤貨物上的專用設備,單機操作，也可實現自動化連線工作。工作時設備做功的同時產品處于靜止的狀態，從而一定程度的降低了生產過程中產生的潛在危險。

2、托盤貨物推到纏繞中心點上，按照設定好的包裝參數、自動啟動包裝機，實現連續包裝過程，纏繞完畢，自動斷膜，自動熔接。

二、裹包對象和供貨范圍

裹包對象：

1、包裝物規格：1200mm×1200mm×1800mm

2、貨物重量：  不限

工作條件：

1、電力參數 380V AC50HZ  電壓波動范圍+∕-10℅

2、操作條件  環境溫度-10-50℃ 相對濕度10-90％

搖臂系統：

1、懸臂變頻調速 6～15圈/分鐘 可調。

2、懸臂自動復位。

3、懸臂安全碰觸自動停機。

4、懸臂快速裝卸方式。

5、懸臂可折疊式，方便運輸。

6、懸臂整體回轉支承結構。

7、懸臂加裝整體防墜落保護裝置，防止懸臂脫落墜地。

斷膜系統：

1、采用加熱絲斷膜。

2、斷膜后采用熱合式熔合膜尾部，不留尾膜。

3、夾膜機構在斷膜前，先把纏繞膜向下拉約200mm，使?fàn)C膜點更牢固、更美觀。

4、在包裝過程中間纏繞膜出現斷裂或無膜時會自動停機報警。

框架系統：

1、機架用160*160*8T方管焊接搭建而成，整個機架穩定牢固抗變形能力強。

2、搖臂橫梁用150*150*8T的方管制作，使橫梁的抗彎抗扭性能極大增強。

3、專用導電滑環罩，防止粉塵顆粒進入，延長了導電滑環的使用壽命。

4、加強的導電滑環軸和圓錐滾子軸承部件。增強了整個搖臂機的安全性

5、搖臂立柱綜合考慮抗變形能力和自重后，采用最優選擇的150*150*6T方管制作。

安全防護系統（三重防護，選配）：

1、進貨口、出貨口各加一組安全光柵，當有人誤入時機器暫停。

2、防護網上裝有安全門限位，當安全門打開時機器不動作。

3、旋臂上裝有安全環，碰到人或物時機器會自動緊急停止，確保安全。

4、在聯機自動運行模式時，旋臂啟動前有聲光報警器警示。

電器及控制系統：

1、PLC可編程控制，觸摸屏操作，纏繞層數及次數可設置；

2、光電開關，自動感測貨物的高度；

3、回轉支承驅動，定位精確；

4、膜架上升、下降速度分別可調，送膜速度可調，斷膜報警報警。

5、機器設有自動，手動旁置轉換功能。

6、機器運行設有警示燈提示。
